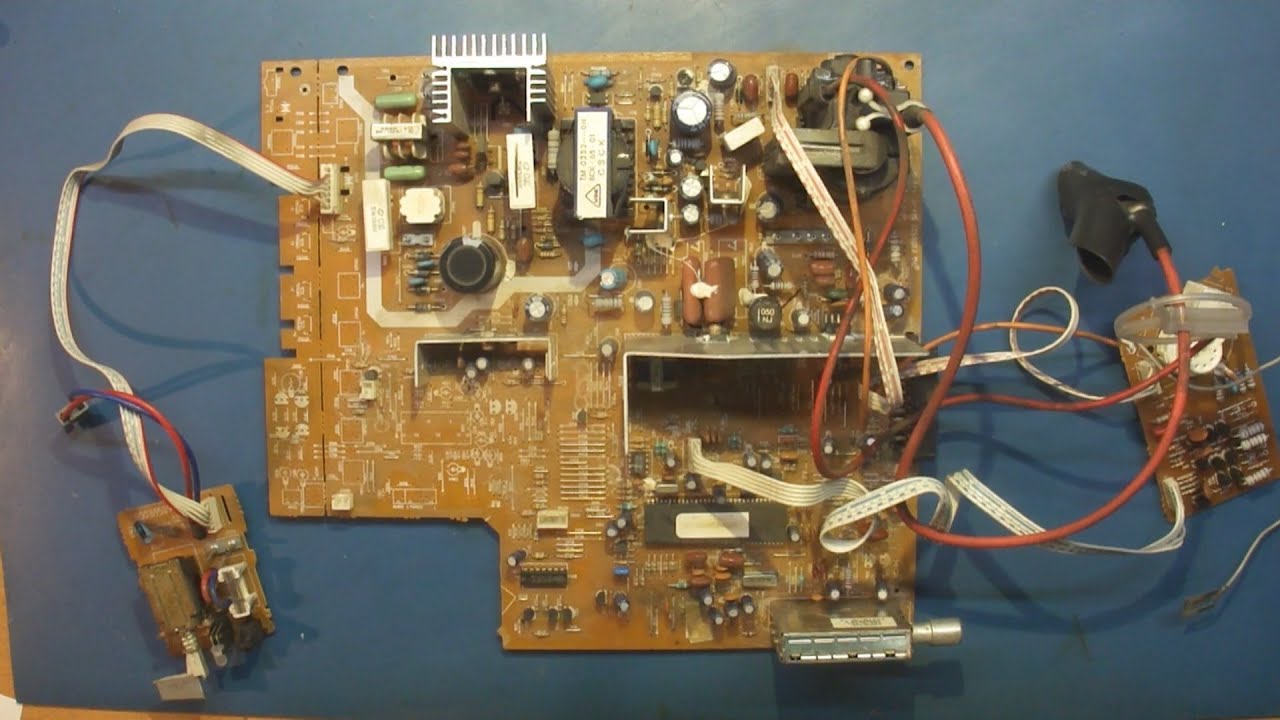

Иногда в процессе ремонта различных китайско — турецко — неизвестных телевизоров встаёт вопрос:
Чем заменить составной транзистор BU808DFI или 2SC5388 ? стоящий в строчной развертке, и по сути заменяющий целый каскад с транзистором и трансформатором.
Беда в том что родной транзистор хорошего качества найти сложно, а то, что есть в продаже — грубая подделка, перепечатка. В лучшем случае перепечатанный D2499, в худшем — чудо в мелком корпусе. И то и другое держится недолго, затем сгорает, а заодно гробит репутацию мастера.

Заглянул в BU808DFI.pdf http://rghost.ru/41495906

Почти стандартный составной транзистор, с небольшими нюансами. Можно слепить самому из заведомо надёжных деталей, и забыть про отбраковку всякого Г.
В нете нашёл ту же схему, только с уже проставленными номиналами.

Кстати, буду благодарен, если сообщите чьему перу принадлежит работа :) Напишем автора. Спасибо ему за труды.

Почитал многочисленные форумы, и в результате родилась уже доработанная схема замещения BU808DFI , 2SC5388.

За основу взяты MD1802, MD1803, по причине своей неубиваемости. Стояли такие раньше в ЭЛТ мониторах, а в последнее время в связи с их вымиранием, остатки появились на рынке по бросовой цене.
При желании можно использовать любые похожие.
Плюс диод FR108, HER108 и резистор на 390 ом , 0.125 ватта.

Чтобы не мучится с их компоновкой, предлагаю свой вариант самодельного BU808 .
Формуем выводы, как на фото вверху.MD1802 — коллектор вверх под углом 90 градусов. То же самое делаем с базой MD1803. А базу MD1802 отгибаем вниз. Диод гнём поближе к катоду, иначе получится короткий вывод базы будущего транзистора.
Складываем оба транзистора мордами друг к другу и спаиваем в соответствии со схемой.

Затем добавляем резистор,наматывая его между Базой и Эмиттером MD1802. Припаиваем левый конец и обкусываем лишние выводы. Подпаиваем диод. Обкусываем лишнее, посмотрев внимательно на фото.

Чтобы ничего не попутать, я изначально пометил транзисторы маркером.
На катод диода, служащий теперь выводом базы, надеваем термоусадку или кусок хлорвиниловой трубки.

Делать таким образом лучше сразу не менее десятка транзисторов. Получается быстрее и эффективнее.
Любителям похихикать, сразу скажу, что оно того стоит. 100% надёжности иногда просто необходимы. Не говоря уже о тех случаях, когда родной транзистор просто негде взять. Не у всех под боком радиорынок или магазин.

Крепится к радиатору транзистором MD1803. Гайка вставляется между транзисторами, а болт как обычно со стороны радиатора.
Иногда такой самодельный транзистор не вмещается, и приходится чуть приподнимать один вывод конденсатора стоящего прямо напротив коллектора. Один раз даже переносил конденсатор на обратную сторону платы.

Orion, Raduga, Rainford, Roadstar, Sanyo, Saturn, Scneider, Seg, Sharp, Shivaki, Toshiba, Universum, Vestel — далеко не полный список телевизоров, где может стоять BU808DFI , 2SC5388.

Кстати видел MD1803 отработавший без всяких добавок вместо BU808 более трёх лет. Кем то был увеличен радиатор, конденсатор в базе даже не поменяли. Транзистор из чёрного стал рыжим, плата под ним тоже сильно потемнела. Но работал ! Так что если вдруг сильно припечёт, то как говорится — Если нельзя, но сильно хочется, то можно ! 😀

Перед первым включением телевизора ОБЯЗАТЕЛЬНО ПОМЕНЯЙТЕ конденсатор в цепи базы транзистора.
Немного про ремонт строчной развёртки здесь: http://www.vseprosto.net/2015/07/kak-proverit-strochnyj-transformator-tdks-remont-strochnoj-razvertki/

Если возникли сложности и нужна помощь — добро пожаловать на форум: http://vseprosto.net/forum
